電纜拖鏈與拖鏈電纜這兩種產品經常會被不熟悉的人混淆,簡單的說,電纜拖鏈指的是一種可置入電纜的裝置,而拖鏈電纜則指的是安裝在拖鏈中的電纜。今天我們來具體的講解一下,什么是電纜拖鏈。

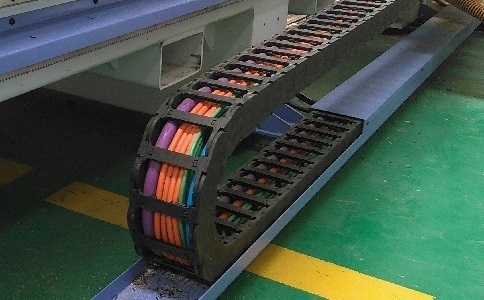

電纜拖鏈,簡稱拖鏈,又名電線電纜保護拖鏈(Cable carrier),是一種束縛電纜或電線或空壓管及油壓管以方便其轉動及運動的裝置。
拖鏈英文
英文名,cable drag chain。
拖鏈結構
- (1)拖鏈外形似坦克鏈,由眾多的單元鏈接組成,鏈接之間轉動自如。
- (2)相同系列的拖鏈的內高、外高、節距相同,拖鏈內寬、彎曲半徑R可有不同的選擇。
- (3)單元鏈節由左右鏈板和上下蓋板組成,拖鏈每節都能打開,裝拆方便,不必穿線,打開蓋板后即可把電纜、油管、氣管、水管等放入拖鏈。
- (4)拖鏈的每一節都能夠被設計為可打開,便于安裝和維修。運動時噪音低、耐磨,可高速運動。
- (5)另可提供分隔片,將鏈內空間按需要分隔開。
拖鏈工作原理
塑料拖鏈?zhǔn)怯稍S多個板節和其兩端的接頭固定板組成。塑料拖鏈每個板節( y 型板節) 的叉頭端上有三個銷軸, 其中心銷軸為鉸鏈軸, 而對稱分布在板節外緣邊上的兩銷軸為轉銷。當板節在回轉處回轉時, 兩銷則在另一板節的弧形槽孔中按一定的轉角轉動。塑料拖鏈兩端的接頭板分別用于聯接設備部件和地基上。這樣, 當塑料拖鏈回轉時在其回轉的半徑上產生多邊形框架效應( 盡管無鏈輪參與嚙合, 但產生類似于鏈傳動中的鏈條多。
拖鏈分類
- 材質可分為:鋼制拖鏈、鋼鋁拖鏈、塑料拖鏈、不銹鋼拖鏈、尼龍拖鏈、橡膠拖鏈等。
- 形式可分為:橋式拖鏈、多聯橋式拖鏈、封閉拖鏈、消音拖鏈、開口拖鏈、萬向拖鏈、坦克鏈、穿線拖鏈等。
- 按使用環境的條件要求:需防油、防水、防垃圾污染、耐高溫、耐摩擦、需要加長、需要承重、無噪音、將線纜隱蔽等。
- 裝配形式:橋式拖鏈、全封閉式拖鏈、半封閉式拖鏈。
拖鏈特性
- 具有較高的壓力和抗拉負荷,良好的韌性、高彈性和耐磨性,阻燃,高低溫時性能穩定,可以使用在室外。
- 抗耐性:耐油、耐鹽,并有一定的耐酸、耐堿能力。
- 運行速度和加速度(具體速度、加速度視運行情況而定)。
- 運行壽命長。
拖鏈應用范圍
- (1)適合于使用在往復運動的場合,能夠?qū)?nèi)置的電纜、油管、氣管、水管等起到牽引和保護作用。
- (2)拖鏈已被廣泛應用于數控機床、電子設備、玻璃機械、注塑機機械手、搬運機械、塑料機械、起重設備、木工機械、汽車行業、產業車輛、金屬加工機、機床、鑄造機械、港口設備等行業。
-
問
千萬次的拖鏈電纜應該選擇什么樣的電纜拖鏈?
答拖鏈電纜與電纜拖鏈?zhǔn)抢硐氲拇钆?。原則上,當電纜拖鏈出現損傷時,拖鏈及其內部的電纜都需要更換,可見,電纜拖鏈的選擇對于拖鏈電纜的使用時限至關重要。所以,耐彎曲千萬次的拖鏈電纜當然需要搭配耐彎曲千萬次的電纜拖鏈。
-
問
通過電纜軟硬能夠判別拖鏈電纜好壞嗎?
答確切的說,通過電纜軟硬不能夠判別拖鏈電纜好壞。拖鏈電纜有著其特定的性能要求和設計標準,它需要在頻繁移動、彎曲、拉伸等復雜環境下保持穩定的電氣性能和機械性能。這不是單單通過拖鏈電纜軟硬就能夠?qū)崿F(xiàn)的。
